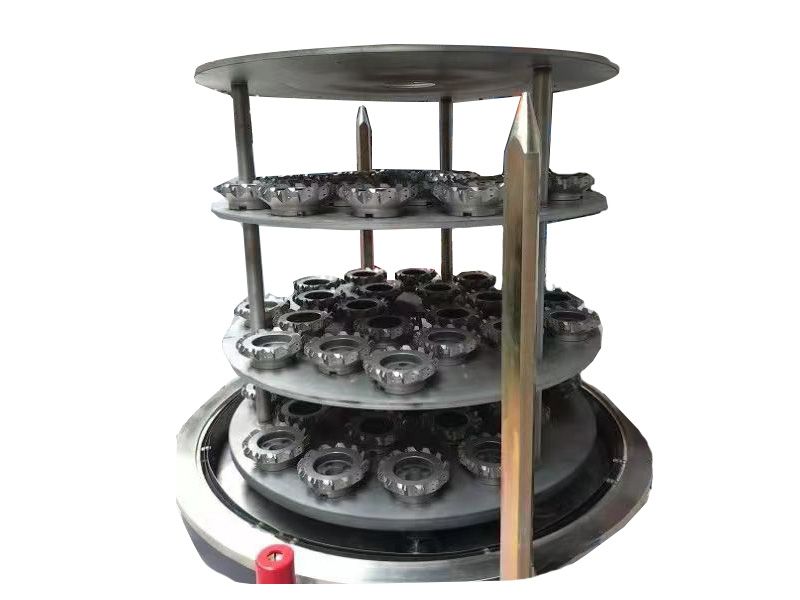

此一方法為將一工件放置于氮化爐內，預先將爐內抽成真空達10-2～10-3 Torr(㎜Hg)后導入N2氣體或N2 + H2之混合氣體，調整爐內達1～10 Torr，將爐體接上陽*，工件接上陰*，兩*間通以數百伏之直流電壓，此時爐內之N2氣體則發生光輝放電成正離子，向工作表面移動，在瞬間陰*電壓急劇下降，使正離子以高速沖向陰*表面，將動能轉變為氣能，使得工件表面溫度得以上升，因氮離子的沖擊后將工件表面打出Fe.C.O.等元素飛濺出來與氮離子結合成FeN，由此氮化鐵逐漸被吸附在工件上而產生氮化作用，離子氮化在基本上是采用氮氣，但若添加碳化氫系氣體則可作離子軟氮化處理，但一般統稱離子氮化處理，工件表面氮氣濃度可改變爐內充填的混合氣體(N2 + H2)的分壓比調節得之，純離子氮化時，在工作表面得單相的r′(Fe4N)組織含N量在5.7～6.1%wt，厚層在10μm以內，此化合物層強韌而非多孔質層，不易脫落，由于氮化鐵不斷的被工件吸附并擴散至內部，由表面至內部的組織即為FeN → Fe2N → Fe3N→ Fe4N順序變化，單相ε(Fe3N)含N量在5.7～11.0%wt，單相ξ(Fe2N)含N量在11.0～11.35%wt，離子氮化首先生成r相再添加碳化氫氣系時使其變成ε相之化合物層與擴散層，由于擴散層的增加對疲勞強度的增加有很多助。而蝕性以ε相好。　　離子氮化處理的度可從350℃開始，由于考慮到材質及其相關機械性質的選用處理時間可由數分鐘以致于長時間的處理，本法與過去利用熱分解方化學反應而氮化的處理法不同，本法系利用高離子能之故，過去認為難處理的不銹鋼、鈦、鈷等材料也能簡單的施以表面硬化處理。
